Napájecí mechanismus pasivního čipu UHF RFID

1. Charakteristiky napájení pasivních štítků UHF RFID

(1) Napájeno bezdrátovým přenosem energie

Bezdrátový přenos energie je využití bezdrátového elektromagnetického záření k přenosu elektrické energie z jednoho místa na druhé.  Pracovní proces spočívá v přeměně elektrické energie na vysokofrekvenční energii prostřednictvím vysokofrekvenční oscilace a radiofrekvenční energie se přeměňuje na energii rádiového elektromagnetického pole prostřednictvím vysílací antény.

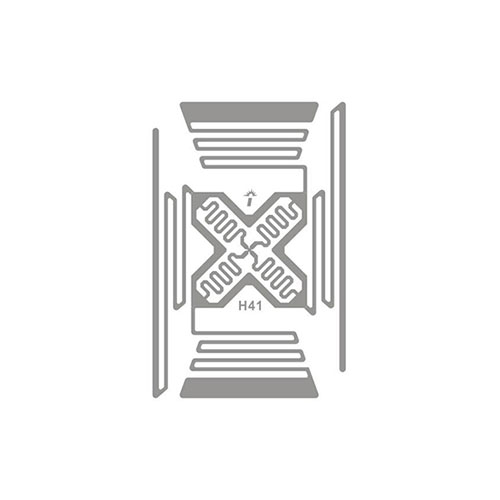

Systém UHF RFID je založen na mechanismu bezdrátového přenosu energie. Pasivní tag nemá vlastní napájecí zdroj. Potřebuje přijímat vysokofrekvenční energii vysílanou čtečkou a zajistit stejnosměrné napájení prostřednictvím usměrnění zdvojnásobením napětí, tj. pomocí Dicksonova nabíjecího čerpadla.

(2) Napájení je realizováno nabíjením a vybíjením kondenzátoru pro ukládání energie na čipu

Pasivní tagy využívají bezdrátový přenos energie k získávání energie, k její přeměně na stejnosměrné napětí, k nabíjení kondenzátoru na čipu pro ukládání energie a poté k napájení zátěže vybíjením. Proto je procesem napájení pasivního tagu proces nabíjení a vybíjení kondenzátoru. Proces nabíjení a vybíjení kondenzátoru je čistě nabíjecí proces a proces napájení je proces vybíjení a doplňkového nabíjení. Doplňkové nabíjení musí začít dříve, než vybíjecí napětí dosáhne minimálního napájecího napětí čipu.

(3) Plovoucí nabíjecí zdroj

Plovoucí nabíjecí zdroj je další způsob napájení a kapacita plovoucího nabíjecího zdroje je přizpůsobena vybíjecí kapacitě. Ale všechny mají společný problém, to znamená, že napájení pasivních štítků UHF RFID musí vyvážit nabídku a poptávku.

2. Sdílené RF zdroje

Pasivní štítky se nepoužívají pouze jako zdroj energie štítků a pohlednic pro vysokofrekvenční energii ze čteček, ale co je důležitější, přenos instrukčního signálu ze čtečky na štítek a přenos signálu odezvy z štítku do čtečky jsou realizovány bezdrátovým přenosem dat.

Radiofrekvenční energie přijímaná štítkem by měla být rozdělena do tří částí, které jsou jednotlivě použity pro čip k vytvoření napájení, demodulaci signálu (včetně příkazového signálu a synchronizačních hodin) a poskytnutí nosiče odezvy.

Když štítek vstoupí do vysokofrekvenčního pole čtečky a začne napájet, bez ohledu na to, jaký signál v tuto chvíli čtečka vyšle, štítek poskytne veškerou přijatou radiofrekvenční energii do obvodu usměrňovače zdvojovače napětí, aby se nabil kondenzátor na ukládání energie na čipu, čímž se vytvoří napájení čipu.

Bezdrátový přenos energie zajišťuje napájení štítku, takže vyžaduje jak dostatečné napětí pro napájení obvodu čipu, tak dostatečný výkon a schopnost nepřetržitého napájení.

3. Závěr

Bezdrátový přenos energie zajišťuje napájení štítku, takže vyžaduje jak dostatečné napětí pro napájení obvodu čipu, tak dostatečný výkon a schopnost nepřetržitého napájení.
