Inteligentní systém řízení testů RFID

Přijetím pokročilé technologie automatické identifikace RFID a technologie počítačového softwaru se elektronický štítek RFID používá jako médium pro ukládání informací a vkládá se na testovací papír, podrobné informace o testovacím papíru se shodují a podkladový čtecí čip se ukládá do systému RFID pro čtení na pozadí. Ve spolupráci, v procesu oběhu testovacích papírů, je vytvořen celý proces sledování informací od továrny na testování papírů přes balení papíru, distribuci, správu předávací stanice, distribuci testovacího centra, sběr a nakonec do značkovacího centra, aby byla v co největší míře zajištěna důvěrnost a bezpečnost testovacích papírů.

Systém správy testovacího papíru RFID

Fyzická vrstva

● Vrstva sběru a interakce:

Obsahuje řadu zařízení pro sběr dat v terénu a interakci s uživatelem, včetně ručních terminálů RFID, pevných čteček RFID atd., zařízení pro skenování kanálů RFID a štítků RFID používaných k identifikaci informací o testovacím papíru. Poskytujte sběr dat na místě, zadávání dat, nahrávání dat atd. Zajistěte sběr dat na místě pro systém v reálném čase.

● Vrstva datových služeb:

Spravujte zařízení v systému, sbírejte, mezipaměť, filtrujte shromážděná data, shromažďujte a distribuujte řídicí pokyny a související data atd. Vrstva datových služeb běží na systémovém serveru ve formě aplikačních a uživatelských služeb pro datové služby a pokyny k získávání dat pro službu datového a řídicího softwaru. Interakční vrstva.

● Centrum správy:

Poskytuje správu plánování, interaktivní rozhraní pro správu uživatelů počítačového softwaru centra vzdálené správy pro každou fyzickou lokalitu a poskytuje služby sestav a dotazů na data. Formulaci plánu, řízení managementu a monitorování dat správy testovacích papírů zajišťuje řídící centrum.

3.2 Systémové funkce

3.2.1 Inicializace RFID dat

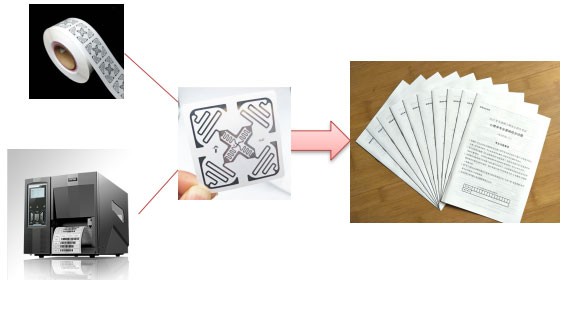

Štítky jsou základem celého RFID systému. Každý elektronický štítek musí být na přední straně zakódován a poté svázán s testovacím papírem, aby se dokončila identifikace informací testovacího papíru elektronickým štítkem.

Informační položky uložené na štítku testovacího papíru zahrnují: identifikační kategorii, název testovacího papíru, číslo testovacího papíru, úroveň zabezpečení testovacího papíru, časový limit, metodu uchování, předměty testovacího papíru a další specifický obsah.

Štítek je také inicializován a vytištěn na čárovém kódu a vytištěn na čárové tiskárně. štítek.

3.2.2 Správa kapesního počítače

Kapesní počítač se vyznačuje snadnou obsluhou a flexibilním použitím. Handheld s modulem ThingMagic jako jádrem má zároveň výhody rozsáhlého, hustého a víceznačkového přesného inventáře, který lze použít pro některá tranzitní místa, vyšetřovny atd. Počet jednotlivých odečtů není nijak zvlášť velký. příležitosti. Pomocí ručního zařízení RFID je pohodlné a rychlé provádět práci počítání, kontroly a distribuce testovacích papírů. Zároveň má ruční RFID přívětivé rozhraní a snadné ovládání.

3.2.3 Identifikace skenovacího kanálu

Skenovací kanál má vlastnosti přesné a automatické identifikace v jedné velké dávce, relativně silnější schopnost čtení, vyšší rychlost čtení a vyšší efektivitu. Identifikační kanál skenování RFID je proto vhodný pro nasazení v obecném skladu nebo centrálním skladu a dalších místech s obrovským denním přílivem, které mohou efektivně a jednoduše dokončit inventarizaci a ověření informací o testovacím papíru.

3.3 Tok systému

Hlavní funkcí testovacího papíru je zavedení jednotného systému sledování a správy papírů. Celý systém potřebuje vybudovat jednotnou databázi informací o jednotkách a personálních informacích a řídit ji jednotným způsobem, tedy myšlenkou centrálního řízení. Současně je hierarchické řízení prováděno podle Obchodních funkcí, každá úroveň je zodpovědná za práci této úrovně a plány a uspořádání určuje vyšší úroveň.

Proces správy testovacího papíru RFID

Během celého procesu zkoumání zahrnuje oběh zkušebních papírů tiskárny,okresní a krajské zkušební oblasti, zkušební centra, zkušební místnosti a zkušební ústavy. Od tisku zkušebních papírů v tiskárně až po vydání zkušebních papírů zkoušeným ve zkušební místnosti a vyzvednutí zkušebních papírů do zkušební místnosti na konci testu vyžadují tato propojení sledování a správu zkušebních papírů účastníků testu v reálném čase. V souladu s tím lze systém správy sledování testovacího papíru na bázi RFID rozdělit do několika funkčních modulů.

Systém správy sledování testovacího papíru RFID

● Modul správy systému poskytuje správu přihlášení uživatelů a správu nastavení systému. Podle potřeb uživatele a použití aktuálního softwaru, po funkční analýze přihlašovacího rozhraní uživatele, přihlašovací funkce systému realizuje ověření legality identity uživatele pro zajištění bezpečnosti systému. Nastavení systému se konfigurují především pro semestr používaný v systému a související parametry serveru, včetně IP, čísla portu, přenosové rychlosti a dalších parametrů čtečky a odpovídající nastavení IP serveru a čísla portu a dalších parametrů.

● Modul pro správu továrny tisku plně využívá výhod technologie RFID. Již nevyžaduje mnoho manuální účasti na procesech přijímání testovacích otázek, tisku testovacích papírů, třídění a balení testovacích papírů, řízení skladu a distribuce testovacích papírů do různých testovacích center. Dávky RFID jsou přesně načteny. Charakteristiky systému výrazně snižují náklady na pracovní sílu a testovací papíry, zlepšují efektivitu správy a snižují chybovost.

● Funkce modulu správy testovací oblasti jsou především tři odkazy, distribuce testovacích papírů, odevzdání testovacích papírů a inventura testovacích papírů. Aplikace technologie RFID může také výrazně zlepšit efektivitu těchto úkolů.

● Modul pro správu testovacího centra se používá hlavně ke kontrole počtu testovacích papírů a informací inspektorem na místě po skončení každého testu. Poté, co jsou informace správné, budou zabaleny a předány.

● Řídící modul zkušebny má za úkol především zadávat tiskové úlohy, počítat testovací papíry, ověřovat testovací papíry a skenovat testovací papíry.
