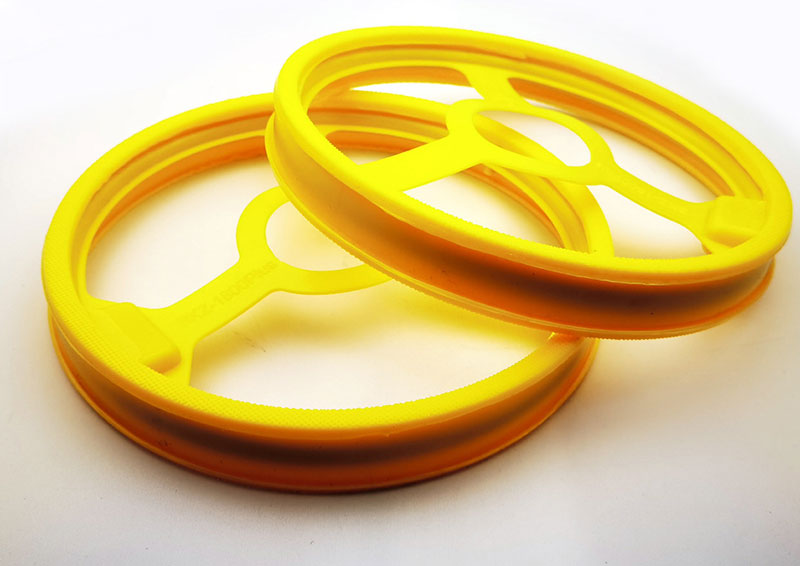

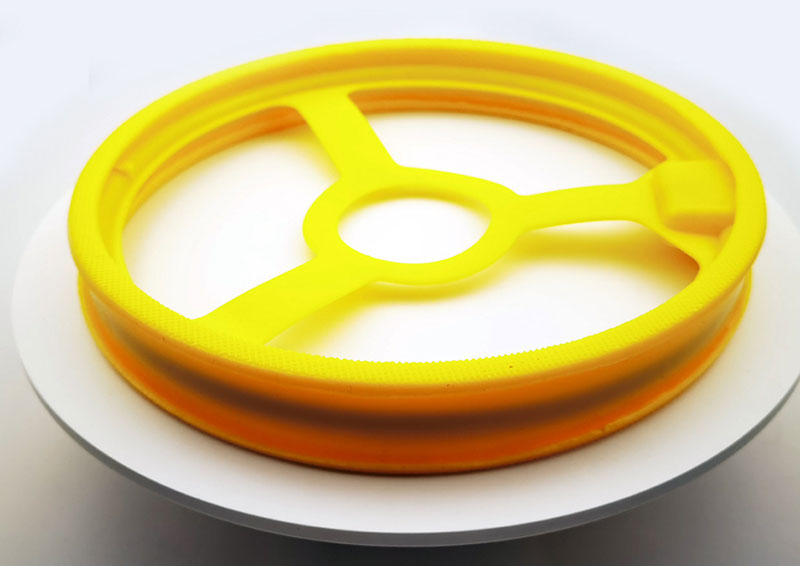

Polohování plynového potrubí podzemní elektronický štítek ve tvaru disku s elektronickým markerem

Je široce používán při určování polohy a identifikaci potrubních sítí, potrubí a potrubních koridorů v plynárenství, elektřině, ochraně vody, komunikacích a dalších průmyslových odvětvích. Lze jej použít k zakopání elektronických značek na otočných bodech, odpalištích atd. k označení a zakopání elektronických značek během procesu kladení potrubí. Mezi informace, které může zařízení nést, patří: charakteristiky místa uložení, kategorie a třída materiálu potrubí, průměr potrubí, návrhový tlak, hloubka uložení potrubí, doba pohřbení a další informace.

Princip fungování podzemních elektronických štítků

Systém elektronické identifikace podzemního plynovodu aktivuje podzemní elektronický štítek odesláním signálu elektromagnetické vlny o specifické frekvenci přes detektor. Signál se odráží zpět do detektoru. Na základě síly signálu může detektor detekovat přesnou polohu (zeměpisnou šířku a délku) a hloubku elektronického štítku.

√Obalový materiál: plášť z polyetylenu s vysokou hustotou

√ Vodotěsné, antikorozní a odolné

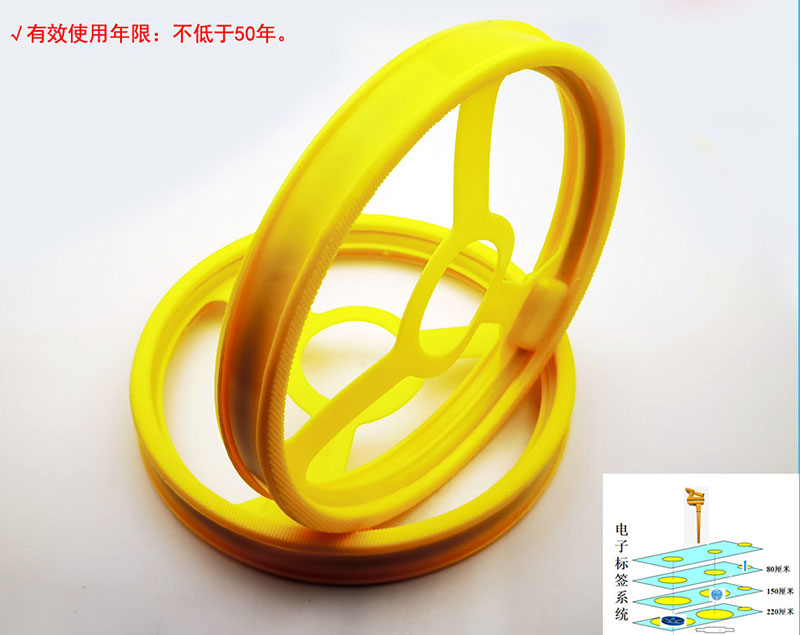

  Podzemní elektronické značky | Elektronické označovače nemají identifikační číslo. Informace o skrytých souřadnicích zeměpisné délky a šířky jsou určeny detektorem a v systému správy geografických informací GIS je přiřazeno jedinečné identifikační číslo, které je spojeno s informacemi o souřadnicích zeměpisné délky a šířky a je připojeno k příslušnému popisu. Skládá se z utěsněného a vodotěsného pláště z polyetylenu s vysokou hustotou a pasivní antény uvnitř. Má vestavěný rezonanční obvod se specifickou frekvencí. Efektivní životnost není kratší než 50 let a maximální detekovatelná hloubka je 1,8 metru.

Podzemní elektronické štítky je třeba používat ve spojení s detektory podzemního potrubí k vytvoření systému elektronické identifikace podzemního plynovodu. Detektor vyšle signál elektromagnetické vlny specifické frekvence k aktivaci podzemního elektronického štítku. Signál se odráží zpět do detektoru. Podle síly signálu může detektor detekovat přesnou polohu (zeměpisnou šířku a délku) a hloubku elektronického štítku.

Funkce:

1. Detektor vysílá signály o určité frekvenci přerušovaně

2. Podzemní elektronické štítky se stejnou rezonanční frekvencí absorbují a ukládají energii signálu.

3. Poté, co detektor krátkou dobu odešle signál, přestane vysílat a přejde do režimu příjmu signálu.

4. Když detektor přestane vysílat signály, podzemní elektronický štítek uvolní uloženou energii a odrazí ji zpět do detektoru, takže podzemní elektronický štítek nepotřebuje ke své činnosti baterii.

5. Detektor detekuje sílu vráceného signálu, aby určil konkrétní umístění podzemního elektronického štítku.

6. Signál je nejsilnější, když je detektor nejblíže podzemnímu elektronickému štítku, tedy přímo nad podzemním elektronickým štítkem.

Funkce:

(1) Je vodotěsný, antimagnetický, odolný vůči vysokým teplotám a není ovlivněn prostředím.

(2) Přijímá pasivní a bezkontaktní provoz a snadno se používá. Stačí jej umístit do elektromagnetického pole tvořeného detektorem, aby bylo možné přesně číst data, což snižuje nebo dokonce eliminuje snížení účinnosti a náklady na opravu chyb způsobené manuálním zásahem do sběru dat.

(3) Čtení dat je rychlé a na velkou vzdálenost. Dokáže číst data uložená uvnitř štítku a přidružit je k informacím v systému správy na pozadí prostřednictvím mobilního internetu, aby se informace štítku zobrazovaly v reálném čase.

(4) Čtení nezávisí na viditelném světle, takže není nutná vizuální viditelnost a lze jej použít v náročných prostředích, kde se technologie čárových kódů a štítků nemůže přizpůsobit.

(5) Má funkci důvěrnosti informačních dat, takže data může číst pouze vyhrazená čtečka.

APLIKACE

ED2000 lze instalovat v určitém intervalu, nebo při obratu měnícího se trendu a v některých událostních bodech, jako jsou přípojná místa, ventily, kryty studní, odbočky ve tvaru T atd. Podle důležitosti projektu a rozpočtu projektu se může hustota osazení lišit od několika metrů až po desítky metrů, obvykle 10-20 metrů.

· Dráha potrubí

· Nekovové potrubí

· Různé ventily

· Měřič měření

· Různé přechody

· T-kus · Změna hloubky

· Zařízení pro snížení tlaku

· Katodická ochrana

· Bod regulace tlaku

· Vestavěný rezervovaný port

· Různé lokty

· Změna průměru potrubí

· Studna vody · Kryt

· Místo údržby

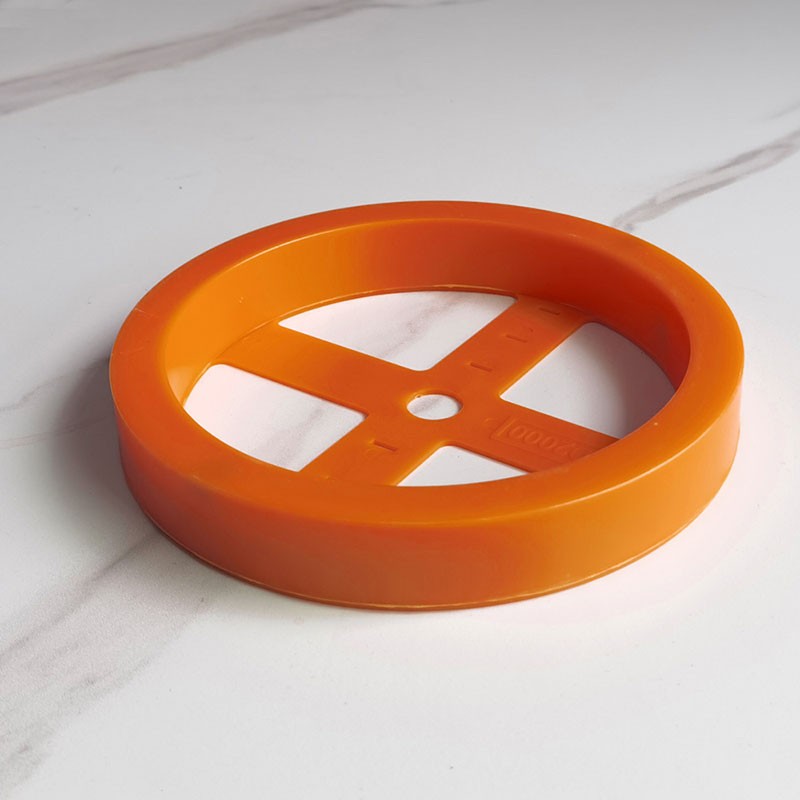

RFID disk pro polohování plynovodu

RFID disk pro polohování potrubí napájecího kabelu

RFID disk pro polohování vodovodního potrubí

RFID disk pro polohování drenážního potrubí

RFID komunikační optický kabel pipeline positioning disc marker

RFID komunální univerzální kotoučový značkovač plynového potrubí polohovací kotoučový značkovač

RFID disk pro polohování potrubí napájecího kabelu

RFID disk pro polohování vodovodního potrubí

RFID disk pro polohování drenážního potrubí

RFID komunikační optický kabel pipeline positioning disc marker

RFID obecní univerzální disková značka

VLASTNOSTI

3.1. Fyzikální vlastnosti

· Plášť: ABS

· hmotnost: 220g±10%

· Průměr pouzdra – 8,4 palce (213 mm)

· Výška pouzdra – 1,2 palce (3,1 cm)

· Index toku taveniny: 1,8 g/10 min (200 ℃ /5 kg)

· Tvrdost podle Rockwella: R-116

· Bod měknutí: 105 ℃

3.2. Vlastnosti prostředí

· Pracovní teplota: - 20 ℃ - 50 ℃

· skladovací teplota: - 20 ℃ - 70 ℃

· Test pádu: vydrží pád z výšky 10 stop (asi 3 metry) na betonovou podlahu

· Vodotěsný a prachotěsný: IP68

· Kompresní kapacita: po unesení 10kN axiálního tlaku (rovnoměrný tlak) produkt nemá žádné trvalé poškození, praskliny a netěsnosti a jeho elektronická funkce nemá žádné poškození

3.3. Elektrické charakteristiky

· Maximální hloubka umístění - až 6,5 stop (2,0 m)

· Minimální vzdálenost od kovového zařízení k popisovači - 4 palce (10 cm)

· Globální jedinečný kód ID (verze ID): 10 číslic

· Kompatibilní lokátor:

Verze bez ID: ED8000 nebo 3M Dynatel EMS Locator

ID verze: ED8000

· Frekvence (přizpůsobitelné):

       Výkon 169,8 kHz

Voda 145,7 kHz

Sanitární 121,6 kHz

Telekomunikační frekvence 101,4 kHz

Plyn 83 kHz

           Kabelová televize 77 kHz

         Obecné 66,35 kHz

Instalace The Marker

· Umístěte značku na nekovový kabel

· Na kabel s kovem (včetně stíněného kabelu, koaxiálního kabelu atd.) umístěte minimálně 4 palce (10 cm) nečistoty.

· Písek by měl být použit k pokrytí značky před zakrytím půdy. Může poskytnout lepší ochranu markeru

Rozsah použití:

1. Přímo uložené nekovové potrubí a zařízení pro plyn, elektřinu, vodu, komunikace, kanalizaci a další potrubí a zařízení musí používat elektronické identifikační systémy;

2. Pro přímo uložená kovová potrubí a zařízení pro plyn, elektřinu, vodovod, komunikace, kanalizaci a další potrubí a zařízení se elektronické značky vybírají podle složitosti vedení;

3. Všechny typy ventilů pro podzemní potrubí pro plyn, elektřinu, vodu, komunikace, odpadní a jiné potrubí;

4. Všechny šachtové poklopy, které nejsou vidět nebo mohou být otřepyze strany obecních úřadů (silnice, ekologizace);

5. Všechny podzemní plynovody, elektřina, vodovody, komunikace, kanalizace a další potrubí nejsou v zákrutech lidských studní;

6. Odbočky a spojky všech podzemních plynovodů, elektřiny, vody, komunikací, odpadních a jiných potrubí, jako jsou T a redukční spojky;

7. Křižovatka všech podzemních plynovodů, elektřiny, vody, komunikací, kanalizačních a jiných potrubí a jiných podzemních zařízení;

8. Plyn, elektřina, vodovodní, komunikační, kanalizační a jiná potrubí protínají dva konce silnic, řek, budov, zdí nebo jiných zařízení pro styk s veřejností a mohou být dvěma konci ochranných trubek plynovodů;

9. Když se hloubka plynovodů, elektřiny, vody, komunikací, odpadních a jiných potrubí změní o více než 0,5 metru, umístění je vysoké a nízké;

10. Všechny předem zasypané konce potrubí pro plyn, elektřinu, vodovod, komunikace, kanalizaci atd.;

11. Oba konce podzemních potrubí jako je plyn, elektřina, vodovod, komunikace, kanalizace atd. kladené bezvýkopovou technologií;

12. Opravené podzemní potrubí nebo spoje plynu, elektřiny, vody, komunikace, odpadních vod a jiných potrubí (používané k identifikaci informací o údržbě);

13. Všechna ostatní důležitá podzemní plynárenská, elektrická, vodovodní, komunikační, kanalizační a jiná zařízení vyznačená na spisových výkresech;

14. Všechna místa, o kterých si operátoři myslí, že je třeba označit a umístit

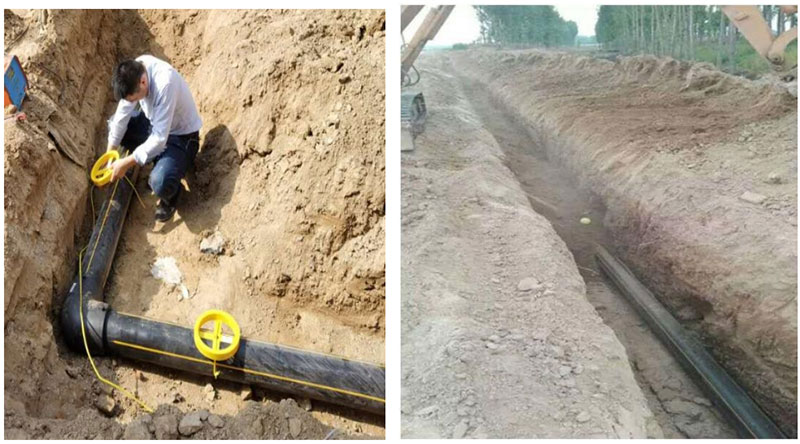

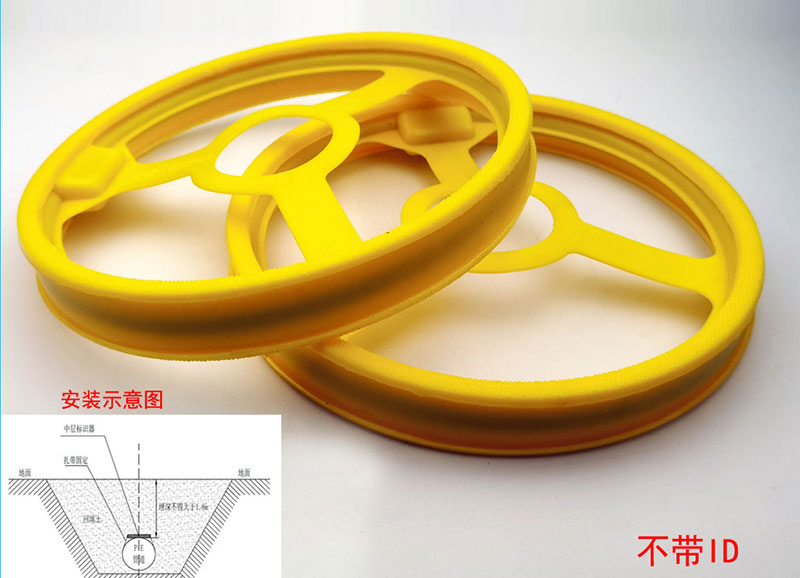

Instalační plán

1. Před umístěním elektronických značek nejprve vyhodnoťte, zda je nutné spojení. V případě potřeby protáhněte otvorem elektronického značení pomocí sponky a zajistěte spolehlivé spojení a poté ručně zasypte obě strany potrubí jemným pískem až na dno elektronického značení, abyste zajistili, že značení již nebude vychýleno.

2. Pokud je předmět, který má být označen, kovový, doporučuje se, aby byl popisovač od něj vzdálen alespoň 10 cm a mezi nimi byl vyplněn zeminou.

3. Zasypte 15 cm nad logo, abyste zafixovali pozici loga.

4. Zasypte, dokud nebude v rovině s povrchem země.
