Jedná se o podzemní elektronický lokátor značek založený na technologii radiofrekvenční identifikace. Lokátor čte elektronické značky předem zasypané v blízkosti podzemních potrubí nevýkopovým způsobem a získává informace o potrubí uložené ve značkách, čímž dosahuje účelu přesného nalezení potrubí a digitální správy podzemních potrubí. Má stabilní výkon a jednoduché ovládání. Je na něm předinstalován nejoblíbenější systém Android, který zákazníkům usnadňuje sekundární vývoj. Může být široce používán při určování polohy a digitální správě podzemních potrubí, jako je elektřina, komunikace a plyn. Použitím dvoufrekvenčního multikonstelačního systému GNSS je ve srovnání s jednofrekvenčním systémem GNSS rychlost určování polohy rychlejší a přesnější, s chybou pouze do 3 metrů, což uživatelům usnadňuje rychlé nalezení předem zabudovaných elektronických značek.

Fyzikální a environmentální vlastnosti:

Technické parametry

Provozní teplota: -20℃~60℃

skladovací teplota: -25℃~70℃

Vlhkost: 5%~95% bez kondenzace

Hmotnost: 2 kg

Test pádu: 1,2 metru volný pád

ESD výkon: vzduchový výboj ±15KV, kontaktní výboj ±8KV

Standard těsnosti: IP65

Materiál pláště: ABS

Parametry produktu:

Technické parametry

Operační systém: Android 5.1

SOC:MTK6735/MTK8735

Architektura: ARM Cortex-A53 čtyřjádrový 1,3 GHz

Displej: 5,0palcový TFT IPS Rozlišení: 540*960

Dotyková obrazovka: Kapacitní dotyková obrazovka průmyslové třídy

Paměť: 1 GB RAM + 8 GB ROM

Síť: 4G+WIFI+Bluetooth

Podporované sítě: China Mobile, China Unicom, China Telecom

Frekvenční pásmo GNSS-L1: GPS, BeiDou, GLONASS, Galileo, QZSS

Frekvenční pásmo GNSS-L5: GPS, Galileo, QZSS, IRNSS

Přesnost určování polohy GNSS: < 3 metry (podzemní test v otevřeném poli)

Doba polohování GNSS studeného startu: 300s

Pracovní frekvence RFID: 134Khz

Přesnost polohování RFID: X-Y: +/-10 cm, Z: +/-10 cm①

Detekční vzdálenost RFID: 220 cm (v závislosti na typu značky a prostředí použití)①

Kapacita baterie: 12V 5000mAh polymer lithiová baterie

Ochrana baterie: ochrana proti přebití, ochrana proti nadměrnému vybití, ochrana proti přetížení atd.

Spotřeba energie: při čtení karty: < 1500 mA, pohotovostní stav: < 500 ua

Pohotovostní doba: 3 měsíce

Nabíjecí údaje: 15V 1000mA

① Maximální detekční vzdálenost a přesnost polohování se měří, když v okolí nejsou žádné rušivé signály.

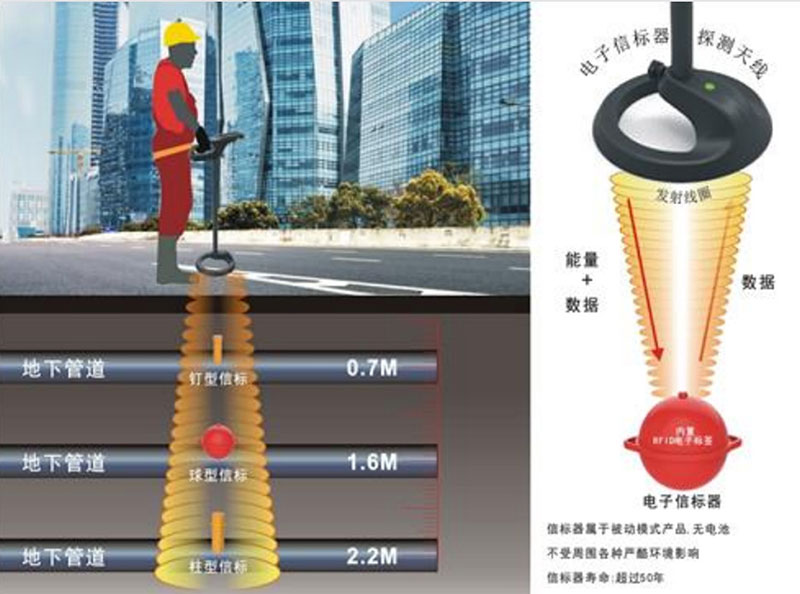

polohování potrubí

Praktické aplikace a modely integrace softwaru:

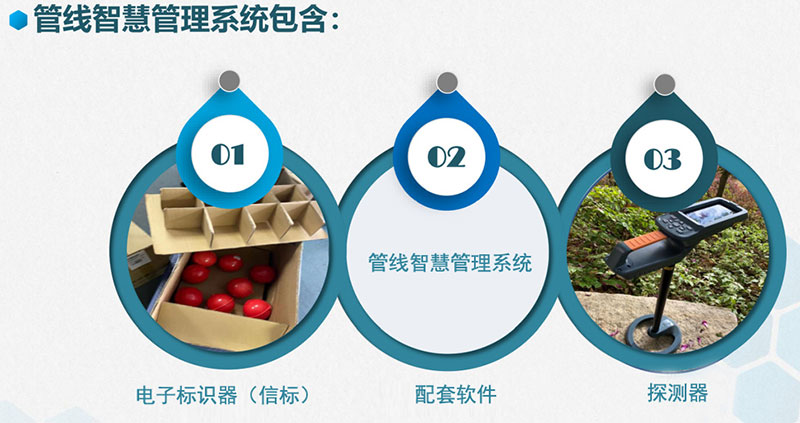

Poznámka: Softwarový systém pro inteligentní správu potrubí zahrnuje aplikaci APP, aplet WeChat a software pro správu pozadí cloudového serveru. Výše uvedená cena tohoto produktu nezahrnuje tento aplikační software. Pokud potřebujete zakoupit software pro správu, obraťte se na zákaznický servis.

        Toto zařízení poskytuje vývojovou sadu SDK, testovací demo software a poskytuje technickou podporu a služby vývoje přizpůsobení projektu. Uživatelé se systémovou integrací a vývojovými schopnostmi mohou také sami vyvíjet příslušný software pro správu.

  1. Aplet APP a WeChat

Beta verze aplikace "Morning News Marker" software bude nainstalován do systému při opuštění továrny a data značek lze umístit a zadat prostřednictvím aplikace APP. Zároveň zařízení také podporuje ovládání prostřednictvím apletu WeChat, který uživatelům usnadňuje zadávání dat. Pro konkrétní operace se prosím obraťte na zákaznický servis a požádejte je o poskytnutí uživatelské příručky k softwaru a miniprogramu."

2. Zázemí správce systému

Zadané informace o značkách budou nahrány na cloudový server a k backendovému systému lze přistupovat prostřednictvím webového prohlížeče, kde lze prohlížet a spravovat data značek a distribuovat úkoly. Pro konkrétní operace se prosím obraťte na zákaznický servis a požádejte je o poskytnutí uživatelské příručky backendového systému."
