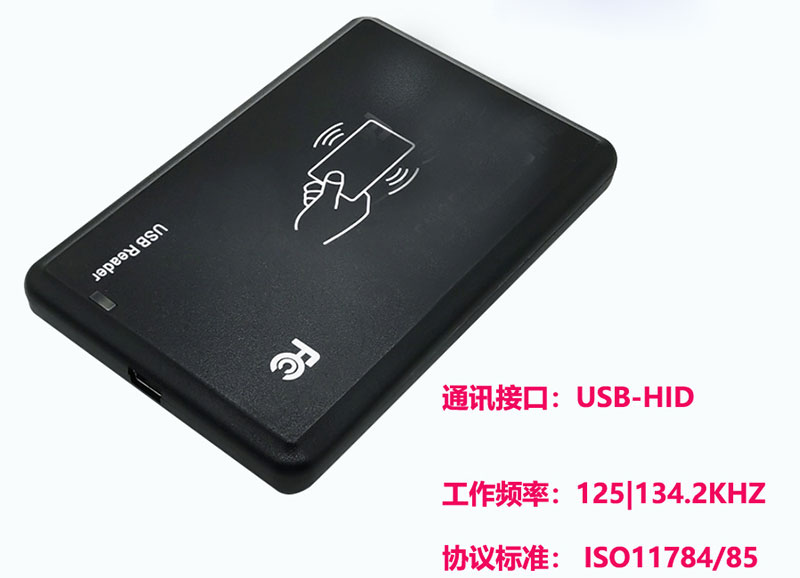

AGV čtečka značek pozemního snímání nízkofrekvenční kodér RFID čtečka karet

◆ Standardní komunikační rozhraní USB2.0;

◆ napájení rozhraní USB, není potřeba samostatné externí napájení;

◆ Podpora více datových formátů: EMID, FDX-B;

◆ Kompletní vývojové dokumenty a vývojové postupy.

◆ Podpora více operačních systémů: windows95/98/2000/xp/win7;

1. Fyzikální parametry

Pracovní teplota: -20℃~+85℃

skladovací teplota: -40℃~+125℃

Napájecí napětí (vcc až vss):-0,3V~+5,5V

Relativní vlhkost: 5%~95%

2. Tabulka technických parametrů

Pracovní frekvence: 125Khz|134,2KHZ

Podporované typy tagů: EMID, FDX-B

Vzdálenost pro čtení a zápis: 5--12 ccm (v závislosti na různých prostředích použití a kartách)

Komunikační rozhraní: USB 2.0

Indikace signálu: LED světlo, bzučák

Pracovní napětí: 4,5V~5,5V (napájení USB)

Pracovní proud: Pohotovostní proud: 20mA; Pracovní proud:<100mA

Pracovní teplota: -10℃～70℃

Velikost: 120×90×16 (mm)

Operační systém: Microsoft Windows2000/XP/Vista/Win7

Oblasti použití: All-in-one karta, správa majetku, sledování položek, ochrana proti krádeži a padělání, kontrola přístupu a docházka, přihlašování na schůzky, trojrozměrný sklad, chytré parkoviště, elektronická vstupenka

1. Instalace ovladače

Rozbalte Soubor USB Driver.rar na disku CD, vyberte výchozí možnost a dokončete instalaci ovladače.

2. Obsluha softwaru

Výběr portu

Připojte čtečku k počítači pomocí USB kabelu, otevřete software a vyberte příslušný komunikační port. Po úspěšném připojení zařízení zazní bzučák.

Operace zápisu čísla karty EMID:

Do vstupního pole zadejte 10místné číslo karty EMID a klikněte na tlačítko „Zapsat EM4001“; tlačítko. Když jsou data úspěšně zapsána, jednou zazní bzučák. Pokud selže zápis dat, zazní dvakrát bzučák. Klikněte na „Přečíst EM4001“; přečíst zapsané číslo občanského průkazu.

   Rozsah hodnot EMID je: 000000000~~4294967295

  Poznámka: Podle pravidel kódování EMID nesmí maximální hodnota překročit 4294967295. Kódování přesahující tuto maximální hodnotu způsobí chybu.

  Zápis dat FDX-B:

     Pro uživatele AGV se doporučuje dát přednost této metodě kódování. Metoda kódování FDX-B má více výhod než EMID z hlediska vzdálenosti čtení karty a rychlosti dekódování.

Do vstupního pole vyplňte 15místné údaje štítku, včetně 3 číslic do pole Země a 12 číslic do pole Národní. Klikněte na tlačítko "Zapsat" tlačítko. Po úspěšném zápisu dat se ozve bzučák. Pokud selže zápis dat, ozve se bzučák. Zazní dvě pípnutí. Klikněte na „Číst“; k přečtení zapsaných dat tagu.

FDX-B číselný rozsah:

Rozsah vysokých 3 číslic: 000~~999

Rozsah hodnot posledních 12 číslic: 000000000000~~274877906943

Poznámka: Podle pravidel ISO11784/85 nesmí maximální hodnota kódování národní datové oblasti FDX-B překročit 274877906943, jinak bude kódování chybné.

Při použití hexadecimálního (HEX) kódování může podporovat zápis 7bajtových dat.

Kód země by měl být<03E7, národní kód by měl být <3FFFFFFFFFF
